Unités des axes

On va maintenant s'intéresser à modifier les axes et les étiquettes des axes. On peut notamment vouloir modifier les étiquettes qui se trouvent sur l'axe des x lorsqu'on dessine un histogramme. On a vu lors du chapitre 3 que l'on pouvait modifier les axes via les options xtics et ytics, et bien, on va encore utiliser ces options ici.

Texte sur les axes

Voyons tout d'abord comment faire pour obtenir du texte comme étiquette sur un axe à la place des valeurs affichées par défaut qui sont les valeurs de x ou de y correspondant au repère. La figure suivante montre ce que l'on aimerait par exemple obtenir.

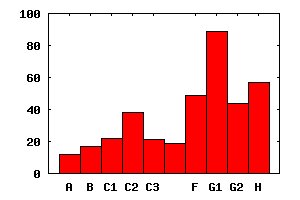

fig g3.12 Texte comme étiquette d'axe

On va donc utiliser l'option xtics et spécifier une liste d'étiquettes texte que l'on va associer à une coordonnée sur l'axe des x. On peut passer des coordonnées sans problème et il n'y aura alors aucun texte affiché à la coordonnée passée (comme pour x=6 dans l'exemple ci-dessus). Voici le script qui a permis de produire la figure ci-dessus :
